پشتیبانی از ریموت و سنسور (315MHz; 433MHz) بصورت همزمان

باند فرکانسی 433 و 315 مگاهرتز به طور گسترده در بسیاری از دستگاه‌ها بصورت مجزا استفاده شده است. از آنجا که فرکانس بسیاری از محصولات بی‌سیم، یکی از این دو فرکانس می‌باشد، می‌تواند منجر به اختلال در ارتباط شود.

وجود دو فرکانس مختلف باعث می‌شود که از تداخل فرکانسی تا حد زیادی جلوگیری به عمل آید. (بطور مثال می‌توانید فرکانس ریموت های خود را 433MHz و سنسور ها را 315MHz انتخاب نمائید).

این ویژگی منحصر به فرد در سیستم هوشمند IFPanel ، امکان ویژه ای به شما می‌دهد.
تا در انتخاب فرکانس سنسور ها و ریموت های خود هیچ محدودیتی نداشته باشید.

در مدل +IF8 این محصول این امکان را برای شما فراهم کرده است تا از فرکانس های 315MHz و 433MHz بصورت همزمان استفاده شود.

معرفی فرکانس 433 مگاهرتز:

فرکانس 433 یک فرکانس کم توان بر روی باند UHF است. این قابلیت ارتباط آزاد بین دستگاه ها را ایجاد می کند. علامت اختصاری این فرکانس LPD433 می باشد.

این فرکانس مطابق با منطقه1  ITU باند ISM از 433.050 مگاهرتز تا 434.790 مگاهرتز تنظیم شده است. و بهره برداری به طور عمده به کشورهای حوزه  CEPT محدود می گردد. این فرکانس‌ها در محدوده باند 70 سانتی‌متری مورد استفاده قرار می گیرد.

که به صورت سنتی برای عملیات های با توان بالا رادیوی آماتور در بسیاری از کشورها معکوس شده است.

رادیو دستی LPD مجاز برای ارتباطات صوتی رایگان با استفاده از آنالوگ استفاده مدولاسیون فرکانس (FM)  به عنوان بخشی از دستگاه برد کوتاه مقررات،  با 25KHz فاصله کانال، در مجموع از 69 کانال در بسیای از کشورهای اروپایی مجوز گرفته است.

در برخی از کشورها، دستگاه LPD ممکن است تنها با یک انتگرال و غیر قابل جابجایی استفاده آنتن با حداکثر توان خروجی قانونی 10mW مورد استفاده قرار می‌گیرد.

ارتباط صوتی در باند LPD به منظور کاهش بار بر روی هشت کانال PMR446 بیش از باند کوتاه (کمتر از 1 کیلومتر) معرفی شده است. در برخی از کشورها اتحادیه اروپا صدا بر روی کانال LPD مجاز نیست.

LPD  نیز توسط ابزار های بی‌سیم و دستگاه های دیجیتال مانند قفل کلید خودرو استفاده می‌شود.

موارد کاربرد

سیستم خانه های هوشمند بی‌سیم غالبا از دامنه فرکانسی 433 برای ارتباطات خود بهره می‌جویند. سیستم هوشمند IFPanel از جمله های برندهای هوشمندسازی است که می توان به آن اشاره نمود.

معرفی فرکانس 315 مگاهرتز:

ماژول های گیرنده 315MHz معمولا دارای برد حداقل ۱۰۰ متر در فضای باز می‌باشد. این ماژول می تواند سیگنال های مخابره شده از سمت فرستنده را به پردازنده مرکزی ارسال کند.
و پردازنده نسبت به سیگنال ارسالی عملیات مشخصی را انجام دهد.

طول آنتن:

استفاده از آنتن مناسب می تواند تاثیر محسوسی روی برد ارسالی داشته باشد. طول آنتن ربع موج برای این ماژول ها حدودا ۲۰ سانتی متر می باشد. همچنین می توانید از یک سیم جامپر هم با این طول به عنوان آنتن استفاده کنید.

بسیاری از افراد فکر می‌کنند که برد کنترل از راه دور با طول آنتن تعیین می‌شود. با این حال، طول آنتن بر فرکانس تأثیر دارد. در فرکانس 433 مگاهرتز، این اندازه 16.5 سانتی‌متر (از پایه) می‌باشد.

مقایسه ماژول فرکانس 315 مگاهرتز و ماژول 433 مگاهرتز:

دو فرکانس مصطلح در سیستم های امنیتی 433^MHz و 315^MHz است. در محیط هایی که موانع کم‌تر است، به علت برد بالاتر فرکانس 315 مگاهرتز نسبت به 433 مگاهرتز ، پیشنهاد می‌شود از فرکانس 315^MHz استفاده شود.

اما برای محیط هایی که موانع بیشتری وجود دارد، با توجه به نفوذ بالاتر فرکانس 433^MHz ، این فرکانس پیشنهاد می‌شود.

طول موج 315 مگاهرتز بیشتر از 433 مگاهرتز و آنتن آن از 433 مگاهرتز بیشتر است. جهت‌دهی 315 مگاهرتز به اندازه 433 مگاهرتز قوی نیست. هنگامی که دارای خواص سیم‌پیچ خوبی باشد، توانایی نفوذ 315 مگاهرتز ضعیف تر از 433 مگاهرتز است.

کنترل از راه دور 433 مگاهرتز باید در محیط‌های محدود بهتر رفتار کند. بنابراین اگر قصد استفاده کردن از فرکانس 433 را در دستگاه خود دارید، در نظر داشته باشید که این فرکانس در محیط های بسته عملکرد بهتری خواهد داشت.

از سوی دیگر، کنترل از راه دور 315 مگاهرتز طول موج بیشتری دارد همچنین در فضای بیرون از منزل و در محیط باز کمی برد بیشتری خواهید داشت.

نتیجه کوتاه این که…

اساساً تفاوت زیادی بین این دو فرکانس وجود ندارد. بنابراین از فرکانسی استفاده کنید که با مقررات رادیویی محلی شما مطابقت دارد:

 ایالات متحده آمریکا – 315 مگاهرتز ، اروپا – 434 مگاهرتز و … فرکانس 315 مگاهرتز در اروپا مجاز نیست. در حالی که هر دو فرکـانس 315 مگاهرتز و 433 مـگاهرتز را می توان در ایـالات متحده مجاز دانست.

بنابراین برای بین المللی تر بودن، به مشتریان خود توصیه می‌کنیم 433 مگاهرتز را انتخاب کنند. زیرا این فرکانس صرفاً یک فرکانس جهانی است که می‌تواند در همه جا استفاده شود.

اما بطور کلی عملکرد بین این دو (315MHz & 433MHz) تفاوت چندانی ندارد.

در ادامه آموزش های لازم را در خصوص نحوه عملکرد گیرنده های فرکانسی 315 و 433 مگاهرتز، در نخستین سیستم امنیتی هوشمند و سخنگو خواهیم داشت.

نحوه عملکرد گیرنده های فرکانس 315 و 433 مگاهرتز

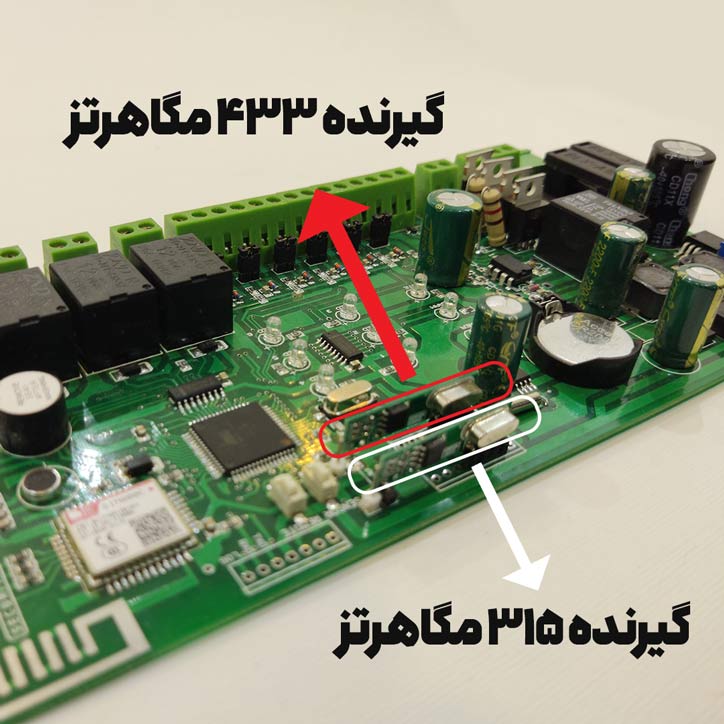

در تصویر زیر شما پنل دزدگیر هوشمند IFPanel مدل +IF8 را مشاهده می‌کنید. این پنل دارای دو گیرنده فرکانسی است: گیرنده اول 315MHz و گیرنده دوم 433MHz .

هر کدام از این گیرنده ها در هنگام دریافت سیگنال فرکانسی مرتبط ، عکس‌العمل خود را با چشمک زدن ال‌ای‌دی های ALARM و STATE بر روی برد نشان می‌دهند.

 با دریافت فرکانس 315MHz توسط گیرنده روی برد، ALARM LED (ال‌ای‌دی آلارم) شروع به چشمک زدن می‌کند. و هم‌چنین با دریافت فرکانس 433MHz توسط گیرنده روی برد، STATE LED (ال‌ای‌دی state) شروع به چشمک زدن می‌کند.

با ارسال هر دو سیگنال به صورت هم‌زمان، دریافت همزمان آن توسط هر دو گیرنده انجام خواهد شد. در این صورت مشاهده خواهید کرد که هر دو LED مربوط به گیرنده ها (ALARM و STATE) به صورت هم‌زمان در حال چشمک زدن هستند.

  (Learning remote control and wireless equipment):

زمانی که تجهیزات بی‌سیم خود را با استفاده از دو میکروسوئیچ روی برد به دستگاه معرفی می‌کنید، قادر خواهید بود عملیات مورد نظر خود را مطابق با برنامه دستگاه انجام و کنترل نمائید.

هر یک از همکاران، بنا به شرایطی که دزدگیر را نصب می‌کنند، مثل منطقه نصب دزدگیر، هزینه ها و سایر عوامل محیطی، فرکانسی را برای لرن کردن ریموت و سنسور با دستگاه های خودشان انتخاب می‌کنند.

در محصول IFPanel مدل +IF8 شما می‌توانید از هر دو فرکانس به صورت هم‌زمان استفاده کنید. یا اینکه هریک از آن‌ها را به دلخواه خود استفاده کنید.

نکته مهم

در اتصال آنتن به گیرنده توجه داشته باشید که هر دو گیرنده نباید به یک آنتن متصل شوند.

اگر از ریموت یا سنسور با هر کدام از فرکانس ها استفاده می‌کنید، بایستی آنتن را به گیرنده مربوط متصل کنید. چنانچه می‌خواهید از هر دو فرکانس استفاده کنید، یکی از گیرنده ها را به آنتن متصل نمائید.

می‌توانید در فاصله های متوسط از فرکانس دیگر هم استفاده کنید. یا اگر فاصله زیاد هست، می‌توانید برد یکی از گیرنده ها را با استفاده از یک سیم جامپر تا فاصله خیلی زیادی ارتقاء دهید.
